Hồ sơ Thiết kế Biệt thự gồm những gì? Gợi ý mẫu chuẩn 2026

Tóm tắt thông tin quan trọng

• Hồ sơ thiết kế biệt thự là bộ tài liệu kỹ thuật đầy đủ, đóng vai trò “bản hướng dẫn thi công” cho toàn bộ công trình.
• Một bộ hồ sơ chuẩn gồm 4-5 phần chính: kiến trúc, phối cảnh 3D, kết cấu, MEP và dự toán chi phí.
• Hồ sơ thiết kế giúp hạn chế sai sót thi công, kiểm soát chi phí và đảm bảo an toàn kết cấu.
• Hồ sơ đạt chuẩn cần đảm bảo tính đồng bộ giữa các bộ môn, thể hiện đầy đủ kích thước - thông số kỹ thuật - vật liệu.
• Một bộ hồ sơ biệt thự hoàn chỉnh thường từ 100 - 300 trang tùy quy mô công trình.
• Đây là cơ sở quan trọng để xin phép xây dựng, triển khai thi công và nghiệm thu công trình.

1. Hồ sơ thiết kế biệt thự là gì? Vì sao chủ nhà bắt buộc phải có?

Hồ sơ thiết kế biệt thự có thể hiểu là “bản hướng dẫn thi công” chi tiết cho toàn bộ công trình, thay vì chỉ là ý tưởng trên giấy. Đây là bộ tài liệu kỹ thuật hoàn chỉnh (thường từ vài chục đến hàng trăm trang), thể hiện đầy đủ kiến trúc, kết cấu và hệ thống kỹ thuật của ngôi nhà trước khi thi công.

Vì sao bắt buộc phải có hồ sơ thiết kế?

• Hạn chế sai sót và tránh “đập đi xây lại”:Có bản vẽ chi tiết giúp hình dung chính xác không gian, tránh phát sinh chỉnh sửa gây tốn kém.
• Kiểm soát thi công hiệu quả:Mọi hạng mục đều được quy định rõ ràng, giúp giám sát nhà thầu đúng kỹ thuật và hạn chế sai lệch.
• Kiểm soát chi phí xây dựng:Hồ sơ là cơ sở lập dự toán, giúp chủ đầu tư chủ động về ngân sách và hạn chế phát sinh.
• Đảm bảo an toàn và pháp lý:Kết cấu được tính toán kỹ lưỡng, đồng thời là cơ sở để xin phép xây dựng và hoàn công công trình.

2. Chi tiết các thành phần trong một bộ hồ sơ thiết kế biệt thự chuẩn

Để hiện thực hóa một căn biệt thự đúng thiết kế, đảm bảo chất lượng và an toàn trong thi công, các đội ngũ thi công cần bám sát một bộ hồ sơ kỹ thuật chi tiết. Một hồ sơ thiết kế biệt thự đầy đủ thường bao gồm 5 hạng mục cốt lõi sau:

2.1. Phần thiết kế kiến trúc (Ý tưởng & Mặt bằng)

Đây là phần định hình tổng thể kiến trúc và công năng của biệt thự, giúp hiện thực hóa ý tưởng thiết kế thành các bản vẽ phục vụ thi công. Hồ sơ kiến trúc thường bao gồm:

• Bản vẽ mặt bằng tổng thể:Thể hiện vị trí công trình trên khu đất, quy hoạch sân vườn, cổng, hàng rào và lối tiếp cận.

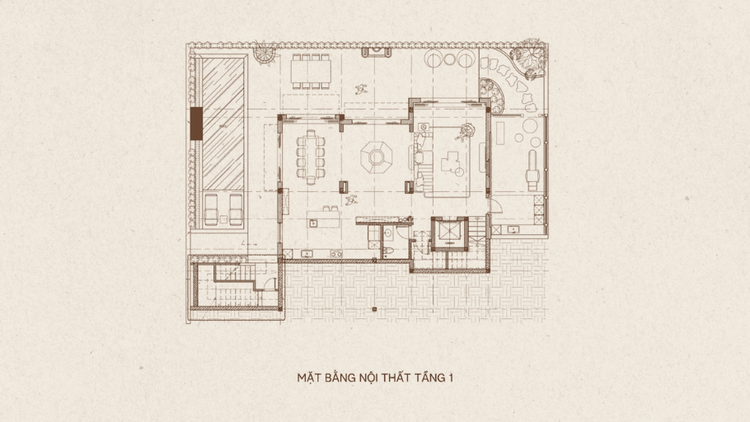

• Bản vẽ mặt bằng công năng:Bố trí chi tiết các không gian như phòng khách, phòng ngủ, bếp, phòng vệ sinh, hành lang và ban công.
• Bản vẽ mặt đứng, mặt cắt:Thể hiện hình khối công trình, chiều cao tầng, cao độ mái và các mặt đứng kiến trúc.
• Bản vẽ chi tiết:Bao gồm chi tiết cầu thang, cửa, nhà vệ sinh và các cấu tạo phục vụ thi công chính xác.

Những tiêu chí làm nên mặt bằng công năng chuẩn:

• Cá nhân hóa theo gia chủ:Khảo sát thói quen sinh hoạt, lịch trình sử dụng, nhu cầu tiếp khách và sở thích để tối ưu bố trí không gian.
• Tổ chức luồng di chuyển hợp lý:Phân tách rõ luồng khách, gia đình và nhân viên, đảm bảo thuận tiện nhưng vẫn giữ sự riêng tư.
• Đồng bộ kiến trúc - kỹ thuật:Tính toán ngay từ đầu về hệ trần, tường, sàn, nội thất và hệ thống M&E để đảm bảo thẩm mỹ và hiệu quả thi công.
• Linh hoạt trong sử dụng:Thiết kế không gian có khả năng thích ứng với nhu cầu thay đổi của gia đình trong tương lai.

2.2. Phần phối cảnh 3D ngoại thất

Phối cảnh 3D giúp mô phỏng chân thực diện mạo biệt thự trước khi thi công, từ hình khối, màu sắc đến vật liệu và ánh sáng. Đây là cơ sở để gia chủ dễ dàng hình dung tổng thể công trình và thống nhất phương án thiết kế.

• Phối cảnh mặt tiền và các góc nhìn:Thể hiện rõ phong cách kiến trúc, tỷ lệ hình khối và vẻ đẹp tổng thể của biệt thự.
• Phối cảnh tổng thể:Mô phỏng mối liên kết giữa công trình với sân vườn, hồ bơi, lối đi và các hạng mục cảnh quan.
• Phối cảnh vật liệu và ánh sáng:Thể hiện màu sơn, vật liệu hoàn thiện cùng hiệu ứng chiếu sáng ngoại thất sau khi công trình hoàn thiện.

Đối với những công trình theo đuổi phong cách hiện đại, việc tham khảo trước các mẫu biệt thự hiện đại sẽ giúp gia chủ có thêm góc nhìn về hình khối kiến trúc, vật liệu và giải pháp phối cảnh trước khi hoàn thiện hồ sơ thiết kế.

2.3. Phần thiết kế kết cấu (Khung xương của biệt thự)

Hồ sơ kết cấu là nền tảng đảm bảo khả năng chịu lực, độ bền và sự an toàn của biệt thự trong suốt quá trình sử dụng. Toàn bộ phương án kết cấu được kỹ sư tính toán dựa trên quy mô công trình và điều kiện địa chất thực tế.

• Hồ sơ móng:Chi tiết phương án móng, dầm móng và giằng móng phù hợp với nền đất.

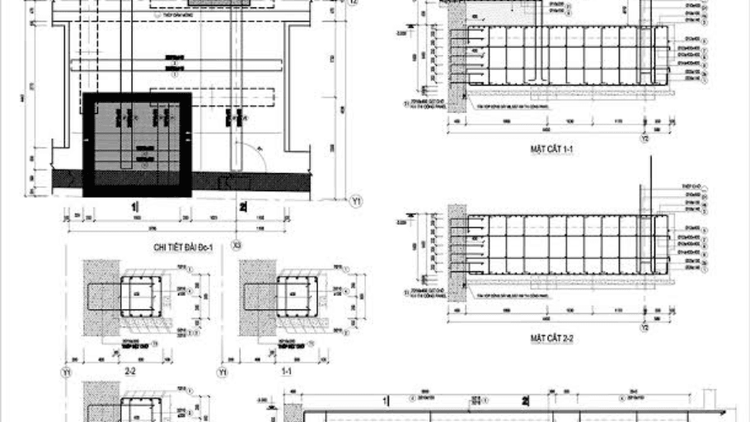

• Hồ sơ kết cấu thân nhà:Thể hiện vị trí, kích thước cột, dầm, sàn và các cấu kiện chịu lực của từng tầng.
• Hồ sơ cốt thép:Quy định cách bố trí thép, chủng loại, số lượng và bảng thống kê vật liệu phục vụ thi công chính xác.

2.4. Phần thiết kế Cơ điện (M&E - Điện, Nước, Internet)

Hồ sơ cơ điện giúp các hệ thống kỹ thuật của biệt thự vận hành đồng bộ, an toàn và đáp ứng nhu cầu sử dụng lâu dài. Đối với biệt thự, đây là hạng mục đặc biệt quan trọng do quy mô lớn và tích hợp nhiều thiết bị hiện đại.

• Hệ thống điện:Bản vẽ cấp điện, vị trí ổ cắm, công tắc, đèn chiếu sáng, Internet, camera và hệ thống nhà thông minh (nếu có).

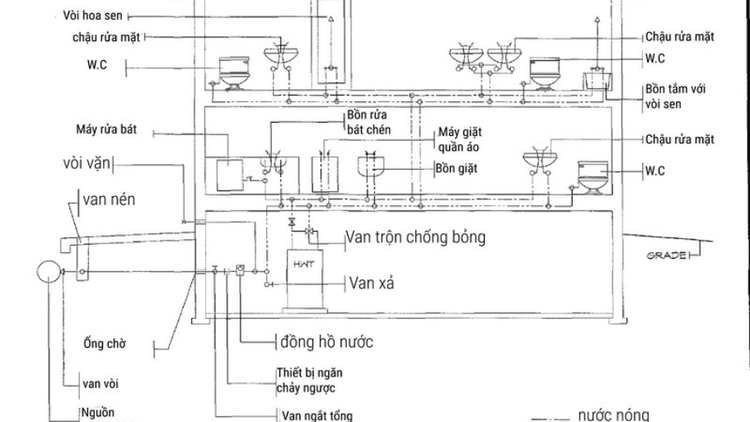

• Hệ thống cấp thoát nước:Thiết kế mạng lưới cấp nước nóng - lạnh, thoát nước, bể ngầm, bể phốt và hệ thống thoát nước mưa.
• Hệ thống kỹ thuật khác:Bao gồm điều hòa, thông gió, chống sét và các hạng mục kỹ thuật phục vụ vận hành công trình.

2.5. Phần dự toán chi tiết (Tùy chọn nhưng cần thiết)

Đây là tài liệu quan trọng giúp gia chủ kiểm soát ngân sách và hạn chế phát sinh chi phí trong quá trình thi công.

• Bóc tách khối lượng:Thống kê chi tiết khối lượng vật tư như bê tông, thép, gạch, đá, dây điện, thiết bị… theo đúng hồ sơ thiết kế.
• Dự toán chi phí:Căn cứ vào khối lượng và đơn giá thực tế để ước tính chi phí cho từng hạng mục, giúp chủ đầu tư chủ động kế hoạch tài chính.

Một bộ hồ sơ thiết kế biệt thự đầy đủ thường gồm từ 100 - 300 trang, tùy quy mô công trình. Trước khi nhận bàn giao, gia chủ nên kiểm tra đầy đủ các hạng mục để đảm bảo quá trình thi công diễn ra chính xác, hạn chế sai sót và phát sinh ngoài kế hoạch.

Một bộ hồ sơ kỹ thuật hoàn chỉnh sẽ phát huy tối đa giá trị khi được triển khai đồng bộ từ kiến trúc đến không gian bên trong. Nếu gia chủ đang tìm kiếm giải pháp triển khai trọn gói, dịch vụ Thiết kế nội thất biệt thự của SENDESIGN sẽ giúp đồng bộ hồ sơ thiết kế, vật liệu, công năng và quá trình thi công, hạn chế tối đa các sai sót phát sinh.

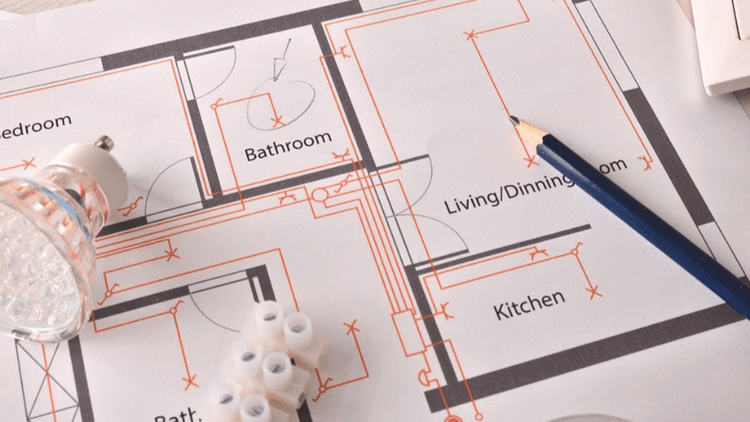

3. Cách đánh giá hồ sơ thiết kế biệt thự chất lượng

Dưới đây là 6 tiêu chí kiểm tra cơ bản, giúp anh/chị có thể tự đối chiếu mà không cần am hiểu sâu về kỹ thuật:

• Đầy đủ hệ thống hồ sơ kỹ thuật:Một bộ hồ sơ đạt chuẩn phải tối thiểu bao gồm kiến trúc, kết cấu, điện và cấp thoát nước. Nếu hợp đồng có thiết kế nội thất hoặc cảnh quan, các phần này cũng cần có bản vẽ riêng biệt và đầy đủ.
• Bản vẽ mặt bằng thể hiện rõ kích thước:Khi mở bất kỳ mặt bằng nào, toàn bộ kích thước phòng, tường, cửa đều phải được thể hiện bằng số liệu cụ thể (cm hoặc mm). Nếu thiếu kích thước, bản vẽ chỉ mang tính minh họa và không đủ điều kiện thi công.
• Hồ sơ kết cấu thể hiện thông tin thép và bê tông:Bản vẽ móng, dầm, sàn cần có ký hiệu thép rõ ràng (ví dụ: Φ16a200) và thông tin mác bê tông (ví dụ B25). Đây là cơ sở để thi công đúng kỹ thuật, tránh việc “làm theo kinh nghiệm”.
• Hồ sơ điện thể hiện bố trí thiết bị theo thực tế sử dụng:Không chỉ có sơ đồ nguyên lý, mà phải thể hiện cụ thể vị trí ổ cắm, công tắc, đèn chiếu sáng cho từng không gian.
• Bảng dự toán có bóc tách chi tiết:Khối lượng vật tư phải được liệt kê rõ ràng theo từng hạng mục, có đơn vị đo, số lượng, đơn giá và tổng chi phí; nếu chỉ có con số tổng thì chưa đạt chuẩn.
• Tính pháp lý của hồ sơ thiết kế:Hồ sơ hợp lệ cần có chữ ký và chứng chỉ hành nghề của kiến trúc sư theo quy định. Đây là yếu tố bắt buộc về mặt pháp lý chứ không phải hình thức.

Nếu bộ hồ sơ đáp ứng đầy đủ các tiêu chí trên, có thể xem là đủ điều kiện để triển khai thi công. Ngược lại, nếu còn thiếu từ 2 hạng mục trở lên, nên yêu cầu đơn vị thiết kế hoàn thiện trước khi bước sang giai đoạn xây dựng.

Nếu đang chuẩn bị xây dựng công trình quy mô lớn, gia chủ cũng nên tham khảo thêm các phương án thiết kế biệt thự 300m2 để hình dung cách triển khai hồ sơ kỹ thuật, công năng và tổ chức không gian phù hợp.

5. Quy trình bàn giao hồ sơ thiết kế tại SENDESIGN

SENDESIGN triển khai quy trình thiết kế theo hướng cá nhân hóa sâu và kiểm soát chặt chẽ kỹ thuật, đảm bảo mỗi công trình không chỉ đẹp mà còn thi công chính xác và vận hành lâu dài.

• Bước 1 - Tiếp nhận nhu cầu & phân tích phong cách sống:SENDESIGN tìm hiểu chi tiết thói quen sinh hoạt, nhu cầu sử dụng và gu thẩm mỹ của gia chủ để định hình giải pháp thiết kế phù hợp với từng cá nhân và gia đình.
• Bước 2 - Khảo sát hiện trạng & định hướng concept:Tiến hành khảo sát thực tế khu đất, phân tích điều kiện không gian, sau đó đề xuất định hướng kiến trúc và hình thành concept thiết kế tổng thể mang dấu ấn riêng.
• Bước 3 - Tối ưu công năng & tổ chức không gian:Kiến trúc sư xây dựng phương án mặt bằng khoa học, đảm bảo sự cân bằng giữa thẩm mỹ, công năng sử dụng và trải nghiệm sống tiện nghi, riêng tư cho từng thành viên.
• Bước 4 - Phát triển thiết kế & đồng bộ kỹ thuật:Triển khai hệ thống bản vẽ kiến trúc - kết cấu - MEP một cách đồng bộ, kết hợp lựa chọn vật liệu và giải pháp kỹ thuật nhằm đảm bảo khả năng thi công chính xác, hạn chế sai lệch.
• Bước 5 - Diễn họa 3D & hoàn thiện hồ sơ thiết kế:Thể hiện không gian bằng phối cảnh 3D chân thực, giúp gia chủ hình dung rõ công trình tương lai, đồng thời rà soát toàn bộ hồ sơ trước khi hoàn thiện.
• Bước 6 - Dự toán chi phí & bàn giao hồ sơ:Lập bảng dự toán chi tiết và kế hoạch triển khai thi công, sau đó bàn giao trọn bộ hồ sơ thiết kế hoàn chỉnh. Nếu thi công cùng SENDESIGN, hồ sơ sẽ được chuyển trực tiếp sang giai đoạn triển khai để đảm bảo tính đồng bộ và kiểm soát chất lượng thực tế.

Với các công trình theo mô hình biệt thự độc lập, quy trình triển khai hồ sơ thường sẽ có nhiều yêu cầu kỹ thuật hơn. Gia chủ có thể tham khảo thêm các dự án thiết kế biệt thự đơn lập để hiểu rõ cách xử lý mặt bằng và hệ thống kỹ thuật.

6. FAQs - Các câu hỏi thường gặp về hồ sơ thiết kế biệt thự

6.1. File PDF mẫu có thể dùng để thi công luôn không?

Không. File PDF mẫu chỉ mang tính chất tham khảo về cấu trúc và cách trình bày của một bộ hồ sơ thiết kế biệt thự chuẩn. Mỗi công trình thực tế đều có đặc điểm riêng về diện tích đất, nhu cầu sử dụng và điều kiện địa chất. Vì vậy, hồ sơ thi công bắt buộc phải được thiết kế riêng cho từng dự án cụ thể.

6.2. Hồ sơ thiết kế biệt thự gồm những phần nào quan trọng nhất?

Một bộ hồ sơ thiết kế biệt thự đầy đủ thường bao gồm bốn phần quan trọng nhất là kiến trúc, kết cấu, hệ thống MEP và phối cảnh 3D. Đây là các bộ phận trực tiếp phục vụ thi công và đảm bảo công trình vận hành an toàn, ổn định.

6.3. Không có hồ sơ thiết kế có xây được biệt thự không?

Được, nhưng điều này không được khuyến khích. Khi thiếu bản vẽ kỹ thuật, quá trình thi công dễ xảy ra sai lệch, khó kiểm soát chất lượng và chi phí. Các hạng mục cũng có thể phải sửa chữa hoặc làm lại, gây tốn thời gian và ngân sách. Vì vậy, hồ sơ thiết kế là yếu tố gần như bắt buộc để đảm bảo an toàn và hiệu quả đầu tư.

6.4. Một bộ hồ sơ thiết kế biệt thự mất bao lâu để hoàn thiện?

Thời gian hoàn thiện hồ sơ thiết kế biệt thự thường dao động từ 20 đến 45 ngày tùy theo quy mô và mức độ phức tạp của công trình. Những công trình có yêu cầu cá nhân hóa cao hoặc diện tích lớn sẽ cần thêm thời gian để khảo sát và chỉnh sửa phương án. Ngoài ra, quá trình trao đổi giữa chủ đầu tư và kiến trúc sư cũng ảnh hưởng đến tiến độ. Khi phương án được thống nhất sớm, thời gian thiết kế sẽ được rút ngắn đáng kể.

6.5. Hồ sơ thiết kế có cần xin phép xây dựng không?

Có. Hồ sơ thiết kế là một phần quan trọng trong bộ hồ sơ xin phép xây dựng theo quy định pháp luật hiện hành. Đặc biệt, các bản vẽ kiến trúc và kết cấu phải được thể hiện đầy đủ, đúng tiêu chuẩn kỹ thuật. Đây là cơ sở để cơ quan chức năng xem xét và phê duyệt công trình. Nếu thiếu hồ sơ thiết kế, thủ tục xin phép sẽ không thể hoàn tất.

Có thể thấy, hồ sơ thiết kế biệt thự không chỉ là tập bản vẽ kỹ thuật mà còn là nền tảng đảm bảo thẩm mỹ, an toàn và tối ưu chi phí cho toàn bộ công trình. Hiểu đúng cấu trúc hồ sơ sẽ giúp gia chủ chủ động hơn khi làm việc với đơn vị thiết kế và thi công. Nếu gia chủ cần một hồ sơ chuẩn chỉnh, đồng bộ và dễ triển khai thực tế, hãy liên hệ SENDESIGN để được tư vấn và hỗ trợ chi tiết.
